Цифровое эфирное ТВ в Курске. DVB-T2

[Serhiy1970]

без понятия.. папик повесил, а она и ловит..

Жаба, твоего папика один находчивый гомельчанин обошёл : тот вместо антенны пошёл и купил гвоздик 4 см и на него ловит цифру, - читать про ловлю цифры на гвоздик.

[жаба]

на "гвоздик" она даже у меня дома ничо не поймала ..
см. фотоотчот выше

[Гость]

Добрый день. Я собираю материалы по производителям приемного оборудования для цифрового эфирного ТВ для журнала Теле-Спутник. Производителям я запросы послала, но хотелось понять, что реально покупается и продается там, где вещание запустили (то, что в рамках ФЦП). Честно все подряд в ветке прочитала и ссылки посмотрела (некоторые уже умерли), но до конца не поняла.
Компьютерные платы отбрасываем - ими мало кто пользуется. Модули mpeg4->mpeg2 тоже - это временное решение для некоторых моделей ТВ. Сам-модули к телевизорам тоже рассматривать смысла нет, нужно сначала чтобы с кодировкой определились..

Соответственно, остается 2 вопроса к участникам форума

1) какие приставки реально продаются?
на этом форуме писалось, что в магазинах в Курске есть
• TV STAR T6 SD CX
• Selteka TF-401
• COSMOSAT CS-770 PVR
• General Satellite TE-8310
• СИГНАЛ TLS2007T SD
• Polar DT-1103
Но это давно писалось, сейчас, может, что-то изменилось?

2) что вам как потенциальным пользователям представляется важным в приставке? Нужны ли какие-то особенные функции - ну, скажем, запись или пауза? Или главное - низкая цена устройства? Хочется представить себе приставку-мечту.. А то вот ассоциация производителей приставок рассказывает, что нужны обязательно приставки с подключением к интернету и прочими наворотами, а тут вы говорили о минимальном по цене китайском решении..
мне можно писать на olga(собачка)telesputnik.ru

[Void]

1) какие приставки реально продаются?
на этом форуме писалось, что в магазинах в Курске есть
• TV STAR T6 SD CX
• Selteka TF-401
• COSMOSAT CS-770 PVR
• General Satellite TE-8310
• СИГНАЛ TLS2007T SD
• Polar DT-1103
Но это давно писалось, сейчас, может, что-то изменилось?

Все перечисленное по-прежнему фигурирует в магазинах, правда в разной степени.
Плюс добавились
ТВК 3101
ORIEL-310
ORIEL-380
GI T3513
AVBOX DT-80
список скорее всего можно продолжить.

2) что вам как потенциальным пользователям представляется важным в приставке? Нужны ли какие-то особенные функции - ну, скажем, запись или пауза? Или главное - низкая цена устройства? Хочется представить себе приставку-мечту.. А то вот ассоциация производителей приставок рассказывает, что нужны обязательно приставки с подключением к интернету и прочими наворотами, а тут вы говорили о минимальном по цене китайском решении..
мне можно писать на olga(собачка)telesputnik.ru

Для меня важно наличие выхода HDMI и Common Interface за адекватную цену, еще важно удобство интерфейса. Качество устройства на втором плане. Возможность записи желательно, но не обязательно. Интернет и подобные навороты не нужны.

[жаба]

• TV STAR T6 SD CX

сие не фонтан..
лично пробовал..

[Гость]

Спасибо! название Ориэл меня поразило - попытка звукоподражания корейскому Ariel, похоже.

Пообщалась немного с производителями. В основном они считают, что приставки - временное решение, потом все перейдут на цифровые телевизоры с СI. Мне кажется, что это верно только по отношению к самым простым моделям. Остальные разовьются во что-нибудь типа TiVo - с записью и поиском по своему видео и по интернету.

[Serhiy1970]

Нашёл обалденную бесплатную программу H.264_TS_Cutter (скачать), которая режет видео файлы, имеющие расширение *.ts и сделанные кодеком H.264/AVC в формате MPEG-4. Сейчас почти всё DVB-T телевидение идёт в этом формате. И если ваш эфирный цифровой ресивер может записывать эфир, то с её помощью можно, например, вырезать рекламу; или ненужные части записанного файла. Она не перекодирует видео и звук и работает очень быстро. Весит она всего 209 кБ.
Для того чтобы она работала нужно чтобы на Вашем компьютере были установлены :
* .Net 2.0 Framework
* DirectX 9.c (August 2007 Release)
* AVC / H264 DirectShow Decoder
* TS-Splitter (Haali Media Splitter is recommended)

[alex_dvb]

Добрый день, подскажите пожалуйста альтернативные программы для просмотра dvb-t на ПК?

[Void]

Windows Media Center
ProgDVB
DVBDream
MyTheatre
DVBViewer
Последние версии данных программ работают с DVB-T устройствами, как правило через стандартный интерфейс BDA-драйвера.
Есть и куча других программ, но эти более известные, изначально ориентированы на спутниковые карты.

[GeV.org]

итак, товарищи! Получил чудо китайской техники то которое

Digital USB 2.0 DVB-T HDTV TV Tuner Recorder & Receiver

Стандартная антенна - конечно смех, везде все по нулям. Хотел попробовать кабель от наружней, но само собой MCX разъем. Теперь надо посмотреть сколько у нас стоит переходник на обычный антенный разъем, либо заказывать переходник на том же ибее ( цена вопроса около 50р). так же интересно как моя ДМ антенна ( дельта без усилителя) отреагирует на цифровой сигнал. В общем будем посмотреть.
(Живу в жд округе, недалеко от жд больницы)

[Void]

GeV.org
у себя дома (неподалеку от ЖД вокзала) ловлю на стандартную антенну этого устройства, так как сигнал довольно сильный. Не сразу, но нашел в комнате положение антенны для нормального приема.
По поводу переходника для разъема, мне кажется, можно придумать что-нибудь самодельное или просто раздербанить и использовать разъем либо провод с разъемом от стандартной антенны, кстати она в некоторой степени разборная.

[bmv]

To Void:
Тоже приобрёл "Digital USB 2.0 DVB-T HDTV TV Tuner Recorder & Receiver". На штатную антенну не берёт НИЧЕГО вообще: ни цифру, ни аналог, хотя с балкона видна телевышка. Говорит "Нет сигнала". Используемый софт (с CD из комплекта) BlazeVideo HDTV delux v. 6.0. Наколхозить переходник к нормальной антенне пока не успел. Есть сомнения в исправности девайса: на корпусе две дырки: черненькая (по-видимому, ИК-приёмник - пульт, кстати работает - ПО запускается) и беленькая (из неё торчит светодиод, который ни разу не загорался) Вопрос: загорается ли диодик у вас и в каких случаях? Принимается ли аналоговое TV (у меня настройки ПО для аналога недоступны)?

[Void]

загорается ли диодик у вас и в каких случаях?

Светодиод загорается непосредственно во время просмотра каналов. Когда устройство просто подключено к компу, светодиод не горит.

Принимается ли аналоговое TV (у меня настройки ПО для аналога недоступны)?

Аналоговое ТВ не принимается, начинка устройства предназначена только для DVB-T, с аналоговым декодером получилось бы дороже.

Должно ловить, пробуйте изменять положение антенны и сканировать частоту 498000 кГц в программе.

[bmv]

Да пробовал умничать, и частоту задавал, и настраивал сканирование по цитате с первой страницы этой темы:

Сигнал имеет при этом следующие параметры:
Модуляция: COFDM (режим 8K)
Модуляция несущей: 64-QAM
Защитный интервал: 1/4
Video PID: 201-208, Audio PID: 301-308; PCR PID: 201- 208.

ничего не помогает Настораживает, что пробовал поюзать AverMedia Pilot, там штатная антенна недалеко ушла от этой, но цифра ловилась "на ура" и самим Pilot-ом и телевизором с DVB тюнером. Выходит, либо антенна совсем никуда, либо беда с девайсом… Завтра постараюсь сотворить переходник под нормальный штекер, тогда и наступит полная ясность.

[Void]

Выходит, либо антенна совсем никуда, либо беда с девайсом…

И все же проблемы с драйверами/софтом не рассматриваются? На WinXP кажется у меня как то криво драйверы ставились на это устройство.

Завтра постараюсь сотворить переходник под нормальный штекер, тогда и наступит полная ясность.

Расскажите тогда, как пройдут эксперименты.

[Void]

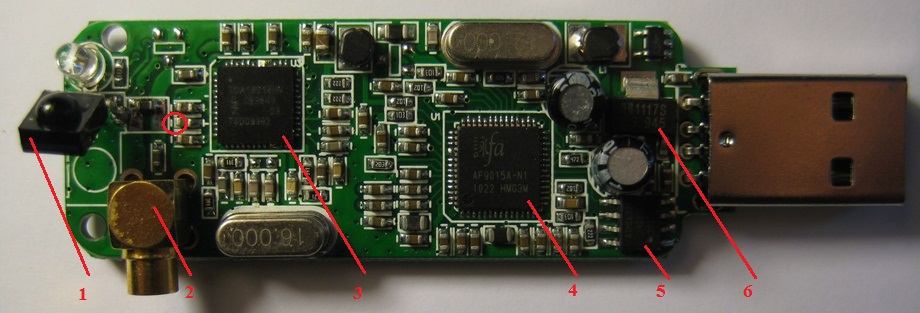

Разобрал свой USB тюнер.
Фото:


1. Фотоприемник.
2. Разъем для антенны.
3. Тюнер NXP TDA18218HN. Обеспечивает настройку устройства на определенную частоту (канал). Документация: http://www.nxp.com/documents/data_sheet/TDA18218HN.pdf
4. Демодулятор Afatech AF9015A-N1. Обеспечивает демодуляцию сигнала DVB-T и передачу его по интерфейсу USB, управляет тюнером. Описание и драйверы: http://www.ite.com/m.tw/TW/products_mor ... 6&ID=15,62
5. EEPROM Atmel 24C02. Память, вероятно для хранения идентификаторов устройства.
6. Стабилизатор LM1117S-3.3. Обеспечивает преобразование напряжения 5В USB в 3.3В для питания тюнера и демодулятора.
Еще в правом верхнем углу платы маленькая пятиногая неизвестная микросхема, предполагаю, что это ШИМ, участвует в формировании еще одного уровня напряжения для демодулятора.
Остальное - обвязка тюнера и демодулятора.

Действительно качество оставляет желать лучшего. Самое плохое то, что пайка у моего устройства ручная. Предполагаю, что у бедняг-китайцев нет даже возможности проверить успешность приема сигнала DVB-T изготовляемых устройств, что сулит немало брака. Посмотрев внимательно на плату, обнаружил у одного конденсатора непропай с одной стороны (обвел это место красным кружком на фотке), пайка тюнера тоже не очень понравилась. Сверху плата вроде чистая, а с обратной стороны платы (лень фоткать) очень много флюса, хотя это нынче не редкость, но все равно нехорошо. Еще не понравилось то, что с обратной стороны платы не пропаяны как следует отверстия под тюнером и демодулятором, предназначенные для отвода тепла от микросхем.

bmv, если не получится с антенной, разберите устройство, сравните с фоткой. Может там что-нибудь не пропаяно, недостает каких-либо элементов или они перепутаны местами, такое часто случается при ручной пайке.

[bmv]

Вот это системный подход! Большое спасибо Void-у за фотку и пояснения к ней! Сегодня руки не дошли до переходника, да и паяльник остался в гараже. Но на неделе постараюсь всё же довести дело конца и отчитаться.
Проблему с софтом полностью исключать нельзя, но по внешним признакам всё нормально: ошибок при установке не было, в диспетчере устройств "устройство работает нормально", включениевыключение с пульта работает. Надо пробовать ставить на другой компьютер, но это тоже только на неделе. А под какой операционкой тюнер работает у Вас?

[Void]

А под какой операционкой тюнер работает у Вас?

Сейчас работает под Win7. Под WinXP тоже работает, но драйверы там автоматом не ставились почему-то.

[bmv]

Вскрыл корпус, не удержался… Видок удручающий: пайка хреновая, конденсатора, который на фотке ниже и ближе к USB-разъёму, вообще нет! Номинал, кстати, его не подскажите? Обратил внимание, что на демодуляторе (п.4 на фотке) в левом вертикальном ряду ножек 4 и 5-я сверху ножки спаяны вместе. На фотке, похоже, тоже спаяны или это только кажется?

[Void]

bmv, конденсатор, который большой электролитический, между памятью и стабилизатором? Или там рядом с ним правее еще пару мелких керамических возле USB разъема есть, на фотке плохо видны. Электролит, если не ошибаюсь стоит в параллель выходу стабилизатора, с обратной стороны платы у него между ножек впаян еще мелкий керамический кондер для уменьшения паразитного сопротивления электролита. Вполне возможно, что при отсутствии электролита, ухудшится стабильность питания тюнера и демодулятора, что скажется на качестве работы устройства. Номинал вечером скажу, устройства под рукой сейчас нет, заодно сфоткаю обратную сторону платы. У демодулятора пара указанных ножек спаяна, скорее всего эти ножки заземлены. У микросхемы тюнера тоже спаянные ножки есть. Просмотрите еще внимательно мелочевку, все ли на месте, те ли номиналы резисторов (на фотке некоторые с трудом, но разглядеть можно).

[bmv]

Да, речь именно об электролите между памятью и стабилизатором. Сегодня спаял переходник, подключал антенну, идущую к телевизору (TV с DVB-T тюнером, показывает замечательно) - результат нулевой: "Нет сигнала". Попробовал на работе поставить на комп, арендовал антенну от AverMedia Pilot - результат аналогичный. Видимо, кондёр всё-таки нужен. Void, буду очень признателен за номиналы электролита и керамического конденсатора! Да, а какие ножки спаяны на тюнере - в середине верхнего ряда? Я у себя не разглядел спаянных ножек

[DVB-T men]

… если не получится с антенной, разберите устройство, сравните с фоткой. Может там что-нибудь не пропаяно, недостает каких-либо элементов или они перепутаны местами, такое часто случается при ручной пайке.

Или когда слишком узкие глаза у заморского мастера…

[Void]

Видимо, кондёр всё-таки нужен. Void, буду очень признателен за номиналы электролита и керамического конденсатора!

Емкость электролита - 100 мкФ, макс. рабочее напряжение - 10 В, керамический SMD конденсатор в данном случае можно использовать любого номинала, например 1мкФ .

Да, а какие ножки спаяны на тюнере - в середине верхнего ряда? Я у себя не разглядел спаянных ножек


Спаяны выделенные на рисунке контакты, три - в верхнем ряду, три - в нижнем, контакты звонятся на землю.

[Void]

Или когда слишком узкие глаза у заморского мастера…

Шутки-шутками, а на деле в нашей стране на производстве не лучше получается к сожалению.

[GeV.org]

разобрал я и свой. Конденсатор так же отсутствует. Остально все вроде то же самое, но у меня на стандартную антенну ловится 10% сигнала, так что момент спорный. Подожду переходник и попробую на нормальной антенне. Если нет, то придется паять ( А с этим боюсь будет туго, ибо пайщик из меня очень хреновый )
